西安西瑪高壓電機定子線圈接地故障案例解析。

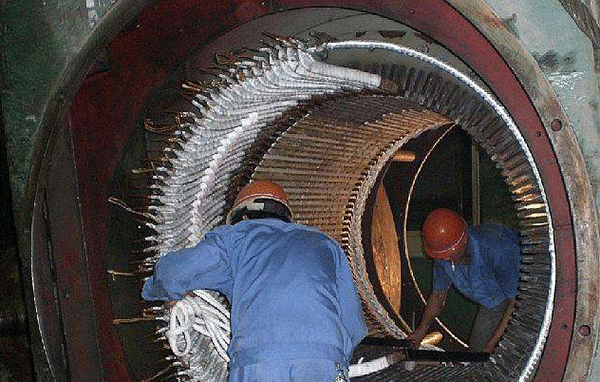

1、事故過程

      工廠高溫風機YKK630-6、6KV、1400KW、F級、F1M號，午夜時，F1M 6KVI段所有西安西瑪高壓電機均啟動，電動保護裝置上顯示“壓力損失”。各高壓電機驅動正常。F1M運行時，PT柜電壓二次側主開關ZK5（規格C45N3P/3A）運行。當時，振動篩上的F1M一次和二次電路正常。之后，即使ZK5改為6a，也不會跳閘。各電機運行正常。
      第二天下午1:00原料磨風機電機B2M啟動時，安裝在B2M平臺上，B2M反負荷側電機定子繞組測量儀每相繞組共進行6次溫度測量。尤其是在B2M啟動時，由于磁場干擾，無法運行，因此在正常運行前，只需解鎖儀表和B2M聯鎖即可。

      下午2點后，f1 mc相的定子溫度為82°C，大大高于其他兩相20°C的溫度。在f1m儀器監控柜中，取下c相鉑熱電阻絲頭，用萬用表測量高達134Ω的電阻。這表明電機的C相定子溫度過高。接線時，監控柜發出聲音，溫度表通過接線切斷F1M。停止后，重啟F1M將激活6KVI段總線上的所有高壓電機?！皦航怠北Ｗo再次激活，PT柜內的高壓保險絲斷相。測量西安西瑪高壓電機F1M的定子繞組接地后，檢查蓋子，確保定子繞組在槽中接地。

2、事故分析及經驗教訓

      1、當第一臺PT柜ZK5跳閘時，說明F1M有接地故障，但振動臺電壓只有2500V，定子出線端僅有三個F1M，各相的絕緣電阻無法比較。西安西瑪高壓電機啟動過程中產生的高壓使故障點放電至接地，并使6 kvi分段母線（采用母線中性點不接地系統）升高兩相的相電壓。在電壓互感器的二次側也感應到高電壓，使ZK5過流跳閘。當一相完全接地時，一相的相電壓為零，另兩相的電壓為正常值的√3（-）。因此，PT柜的高壓保險絲熔斷。

      2、F1M的絕緣等級為F，但最高允許溫度為155°C。但是，如果電機發熱，機器將停止檢查。在修理電機的過程中也證實了這是電機定子過熱的跡象。電阻溫度傳感器與事故點有一定距離，顯示的溫度不是故障點的最高溫度。電動機運行時，手動測量每相鉑熱電阻是危險的，但如果在鉑熱電阻電路中插入6千伏的高壓擊穿，將造成人員傷亡。必須絕對禁止此操作。

      3、本次事故前后B2M電機定子繞組溫度測量儀無異常。這可能是由于F1M上的輕微接地造成的干擾，也與溫度計箱的安裝位置有關。

      4、由于旋轉電機的結構和技術特點，沖擊電阻很低，遠低于同一電壓等級的變壓器。這是因為西安西瑪高壓電機繞組不像變壓器那樣浸入油中，而是由固體介質絕緣；在制造過程中可能會損壞絕緣層或空隙。其他均衡意味著均衡電壓分布。特別是大容量單圈電機的匝間容量小，不能用來改善浪涌電壓分布，因此電機主絕緣的沖擊系數非常接近1（變壓器的沖擊系數為2-3）。電機絕緣在運行過程中易受濕氣影響，被灰塵和臭氧污染，也受機械力（振動、短路電流力、熱膨脹和收縮）的影響。電機絕緣（如支架），特別是從槽中出來的電線，在施加電壓后，由于電場非常不均勻，可能會輕微損壞，絕緣可能會老化并導致故障。在事故期間，電動機沒有破壞性的運轉。事故的原因是電動機本身。
